Przechylna płyta ssąca Probst ESP-SW-F-150-40/25-A | obrót 90°

Płyta, która sama ustawia element w pionie

Probst ESP-SW-F-150-40/25-A to przechylna płyta ssąca o zakresie obrotu 90°, zaprojektowana specjalnie do obsługi płyt w zakładach produkcji betonu i kamienia naturalnego.

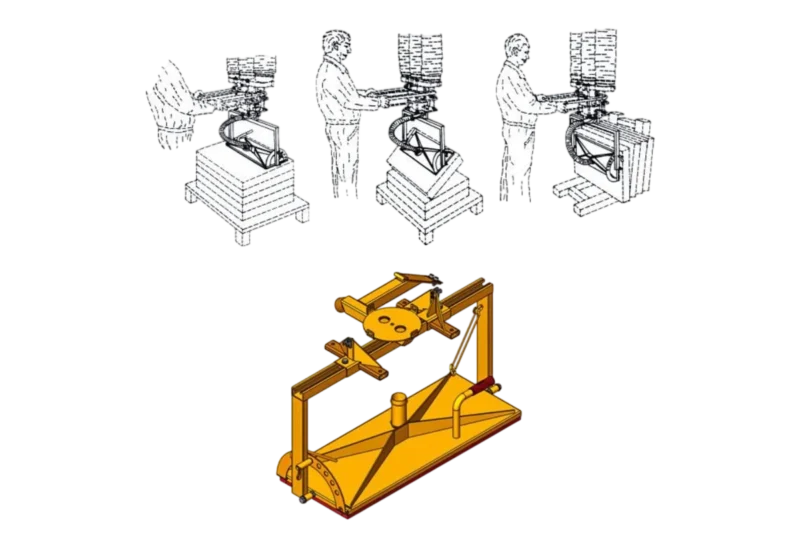

Zasada działania nie wymaga żadnego sterowania:

• chwyt w środku ciężkości → element pozostaje w pozycji poziomej
• chwyt poza środkiem ciężkości → element sam przechyla się do pionu podczas podnoszenia

W pozycji pionowej element można odstawić bezpośrednio na paletę transportową. Operator steruje jego orientacją wyłącznie punktem przyłożenia płyty — bez dźwigni, przycisków i dodatkowych obwodów.

Format kompaktowy

400 × 250 mm przy udźwigu 150 kg — mniejszy wariant tej rodziny, do elementów o umiarkowanych wymiarach, gdzie duża płyta 750 × 300 mm byłaby nieporęczna.

Wariant o odwrotnym działaniu

W tej samej rodzinie dostępny jest wariant ESP-SW-B z automatycznym powrotem (rozwiązanie opatentowane) — do elementów dostarczanych na budowę pionowo, a układanych poziomo. Przechył uruchamia dźwignia ręczna, a sprężyna gazowa sama wraca płytę do pionu.

Kierunek pracy decyduje o wyborze: F — z poziomu do pionu (produkcja, składowanie), B — z pionu do poziomu (budowa).

⚠️ Dobór do jednostki podnoszącej

Nie wolno stosować płyty o nośności niższej niż dopuszcza jednostka podnosząca HE. Płyta 150 kg współpracuje z jednostkami HE-35, HE-50, HE-85 i HE-150 — nie nadaje się do HE-200 ani HE-250.

Probst ESP-SW-F-150-40/25-A – Dla kogo

• zakłady prefabrykacji betonu — odbiór z linii i sztaplowanie pionowe
• zakłady obróbki kamienia naturalnego
• magazyny płyt ze składowaniem pionowym

Dane techniczne – Probst ESP-SW-F-150-40/25-A
